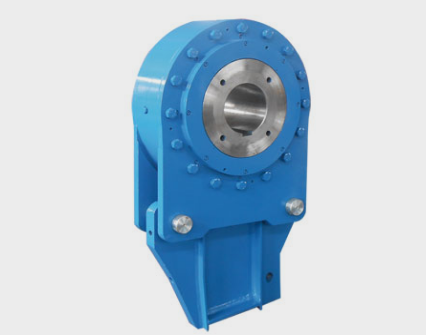

一、产品概述
执行标准:MT/T1065-2008
NJZ低速逆止器充分结合上运带式输送机的设计特点,在现有型号产品上不断改良,充分解决了一般逆止器的各种设计不足之处。逆止器能有效地阻止输送机因物料重力而发生的逆行事故。并且在逆止状态时,整个驱动装置仍处于带载状态,将不会影响对电机、减速机等驱动部件的维修和更换,对防止因驱动系统磨损而出现的逆行事故具有可靠的安全防护作用。NJZ低速逆止器用于大倾角上运带式输送机、斗式提升机、刮板输送机的逆止防护,其它设备可参照使用。二、产品特点1、逆止件采用多个楔块组构成,楔块分布均匀,逆止时接触面积大,逆止力矩大,更加安全可靠。2、内外轮之间的滚道采用轴承及滚柱双定位支撑,运行平稳、阻力小。3、内部采用稀油润滑,降低了摩擦系数,延长了逆止器的使用寿命,正常运行时可连续3000小时不需换油及维护。4、独特的防转臂分体设计,安装方便,皮带机检修或其它需逆转时,只需要进行简单的操作即可实现。三、型号及参数表NJZ型逆止器的代号意义表示如下:
例如:代号NJZ330-S-280,表示NJZ型接触式逆止器,额定逆止力矩为330KN.m,内圈转向为顺时针,安装孔直径为280mm。四、技术参数表1 NJZ型接触式逆止器主要技术参数
